Какво е фотоволтаичен разпределителен шкаф?
Разпределителният шкаф е шкаф в енергийната система, който отговаря за разпределението на електрическа енергия и електропроводи, наблюдение на електрическо оборудване и интегриране на електрически компоненти за управление.
Разпределителната кутия обикновено се състои от корпус на кутията, прекъсвачи, самовъзстановяващи се предпазители за пренапрежение и понижено напрежение, предпазители от пренапрежение, резервни прекъсвачи за предпазители от пренапрежение и изолационни превключватели.

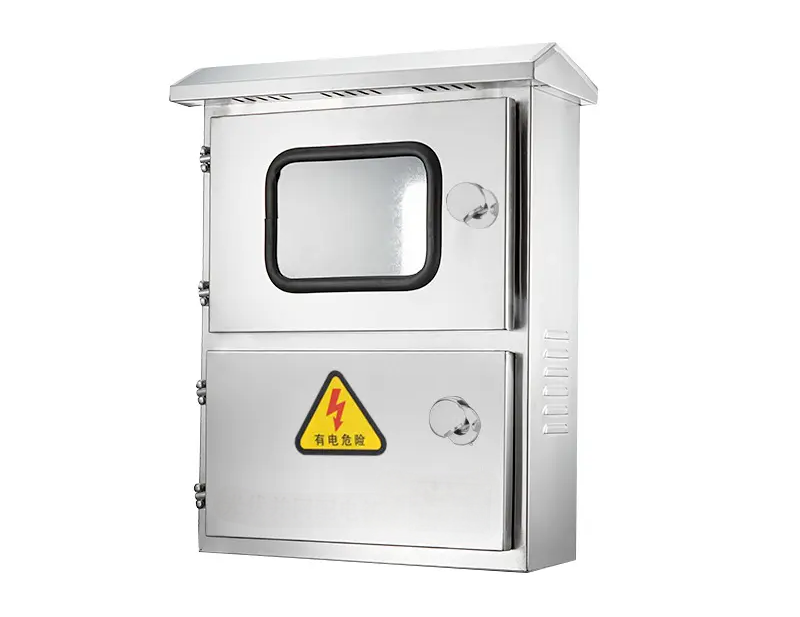

Общите материали за кутията са главно кутия от неръждаема стомана и кутия от поцинкована ламарина. Предимствата на кутията от неръждаема стомана са защита от ръжда и корозия, водоустойчивост и прахоустойчивост, здрава и издръжлива, лесна инсталация и т.н.; Предимствата на кутията от поцинкована ламарина са защита от ръжда и корозия, красив и издръжлив външен вид и ниска цена.

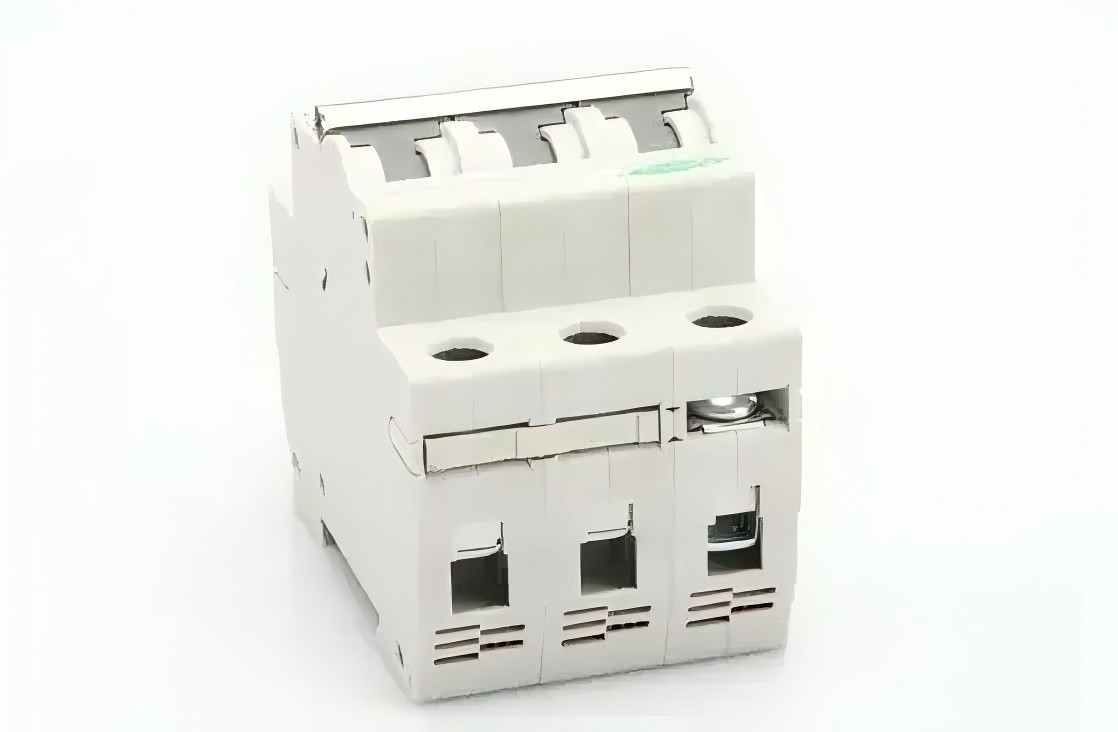

Основната функция на прекъсвача е да прекъсва веригата след късо съединение или претоварване. Според напрежението се разделя на монофазен 220V и трифазен 400V. Общи спецификации като 16A, 25A, 32A, 40A, 50A и 63A се избират въз основа на номиналния ток.
Пълното наименование на защитното устройство за остатъчен ток е защитно устройство за остатъчен ток, което основно открива необичаен ток чрез устройство за защита от остатъчен ток, за да реализира защита от остатъчен ток.
Функцията на самовъзстановяващия се предпазител за пренапрежение и понижено напрежение е автоматично да прекъсва връзката (с включена червена светлина по време на защита), когато мрежовото напрежение надхвърли собствения си обхват на защита, като по този начин прекъсва захранването; Когато се установи, че мрежовото напрежение се е върнало в нормалния диапазон, то може автоматично да се затвори.
Защитата от пренапрежение, известна още като мълниеотвод, мълниеотвод и т.н., е електронно устройство, което осигурява безопасна защита за различни електронни съоръжения, инструменти и комуникационни линии. Принципът на работа е, че когато внезапно възникне ударен ток или напрежение в електрическа верига или комуникационна линия поради външни смущения, защитата от пренапрежение може да проведе и отклони за много кратко време, като избягва повреда на други устройства във веригата, причинена от пренапрежение .
Изолиращите превключватели и ножовите превключватели могат да осигурят надеждна изолация между инвертора и електрическата мрежа в случай на повреда на фотоволтаичната система или поддръжка.
Фотоволтаичните разпределителни шкафове се разделят на разпределителни шкафове за постоянен ток и разпределителни шкафове за променлив ток според вълните на напрежението.
Шкафът за разпределение на постоянен ток се използва главно за конвергиране на входа на постоянен ток от фотоволтаични модули и свързването им към инвертори или директно захранване на други DC товари (като батерии, източници на енергия за зареждане и др.). Интелигентните устройства за наблюдение могат да бъдат конфигурирани според нуждите за откриване на напрежението и тока на всички конвергиращи вериги, улеснявайки управлението на системата.
Основната функция на комуникационния разпределителен шкаф в разпределителната система на фотоволтаичната електроцентрала е да превключва резервния инвертор, да осигурява нормално захранване на фотоволтаичната система и също така да измерва електрическата енергия на линията.
В същото време фотоволтаичният променливотоков разпределителен шкаф е оборудван с мълниезащита, генериране на електроенергия и устройства за измерване на електроенергия въз основа на действителното натоварване на потребителя и електрическите параметри на фотоволтаичната система. Той също така е оборудван с интелигентни измерватели на енергия и комуникира със системата за мониторинг чрез RS485.
Има различни методи за инсталиране на разпределителни кутии:
Монтажът на стената е за фиксиране на разпределителната кутия на стената. Този метод на монтаж трябва да вземе предвид носещата способност на стената и дали материалът и структурата на стената са подходящи за монтаж. Обикновено домакинските фотоволтаични или малки фотоволтаични електроцентрали ще използват стенен монтаж.
Монтажът на скоба е за инсталиране на разпределителната кутия върху скобата за лесно окабеляване и поддръжка. Обикновено се използва за големи фотоволтаични електроцентрали.
Наземният монтаж се отнася до поставяне на разпределителния шкаф на земята, като се вземе предвид инфраструктурната конструкция и е подходящ за големи електроцентрали.
Разпределителната кутия се нуждае от добра вентилация, за да се предотврати прегряване на оборудването. При монтажа на разпределителна кутия е необходимо да се вземе предвид дали има достатъчно място около нея и дали има достатъчно вентилационни отвори.
Независимо дали става въпрос за монтаж на стена или скоба, той трябва да бъде стабилен и да не допуска разклащане. При монтажа на разпределителната кутия е необходимо да се гарантира, че материалът и структурата на скобата могат да издържат теглото на разпределителната кутия и да издържат на влиянието на външната среда.
При инсталиране на разпределителната кутия е необходимо да се етикетира всеки кабел и оборудване и ясно да се посочат инструкциите на разпределителната кутия. Това може да улесни бъдещата поддръжка и работа, избягвайки грешки, причинени от неясно етикетиране.
